Valve Index头显拆解 V社主板你见过吗?

2019-08-14 20:35:44   来源:新浪VR

  V社于6月29日正式发售了Valve Index。Valve Index包括头戴显示器(499美元,约合人民币3504元)、控制器(279美元,约合人民币1960元)、定位器(149美元,约合人民币1046元)三部分,近日,网上有一组国外玩家拆解Valve Index头显的图片,这也是目前Index头显内部构造的首次曝光

取下前面板取下前面板
其中一个摄像头其中一个摄像头

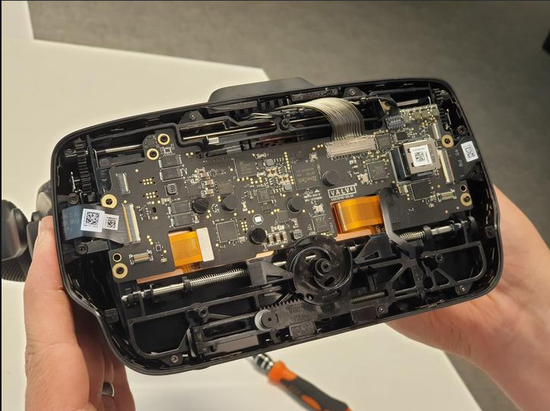

拆除PCB板拆除PCB板
硅胶被粘在镜片上硅胶被粘在镜片上
插入头显的线缆插入头显的线缆
主PCB板被移除主PCB板被移除

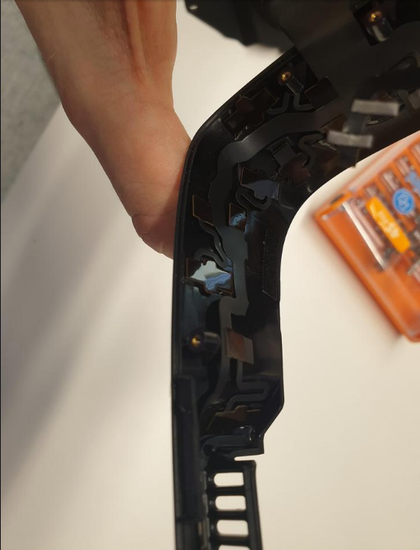

前面板有一个摄像头和SteamVR跟踪前面板有一个摄像头和SteamVR跟踪
另一面另一面

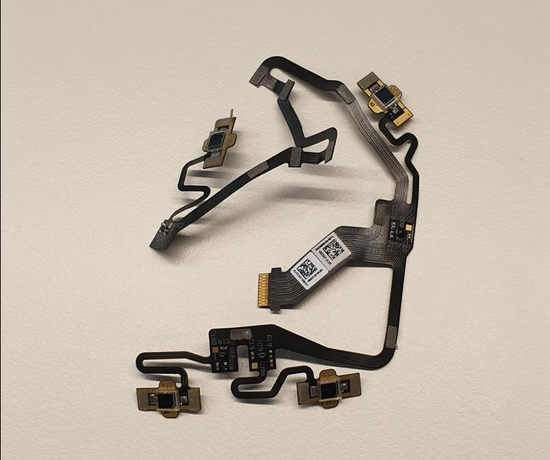

SteamVR跟踪器SteamVR跟踪器
主PCB背面主PCB背面

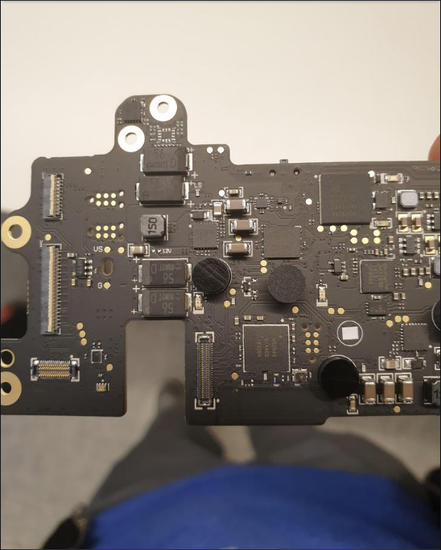

主PCB正面主PCB正面
主PCB正面主PCB正面
在ipd调节旋钮的橡胶盖下是一个螺丝在ipd调节旋钮的橡胶盖下是一个螺丝
右侧头带安装(已拆下眼部安全旋钮)右侧头带安装(已拆下眼部安全旋钮)

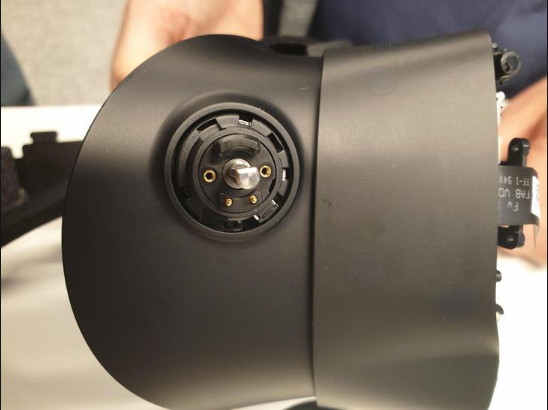

耳机已拆下耳机已拆下
仍然包含连接端口和3.5毫米音频插孔仍然包含连接端口和3.5毫米音频插孔
底部按钮连接底部按钮连接
SteamVR传感器SteamVR传感器

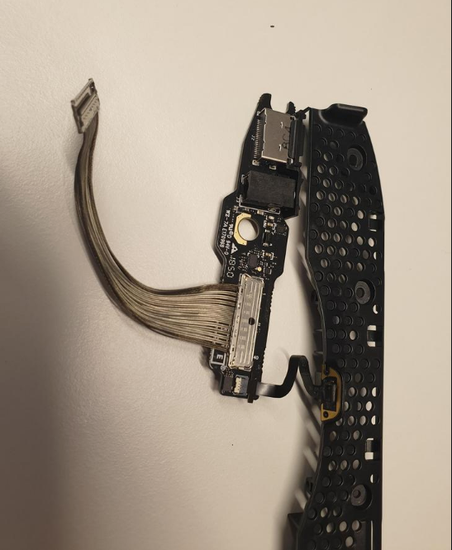

已卸下主电缆端口和3.5 mm音频PCB已卸下主电缆端口和3.5 mm音频PCB

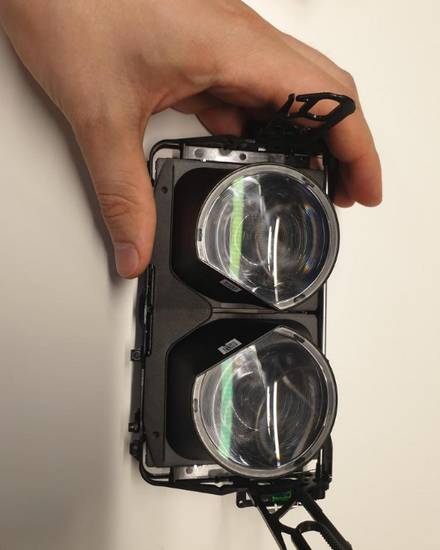

光学部分光学部分
显示器显示器
单镜头+显示器外壳单镜头+显示器外壳
镜头视图相同镜头视图相同
显示器已移除显示器已移除

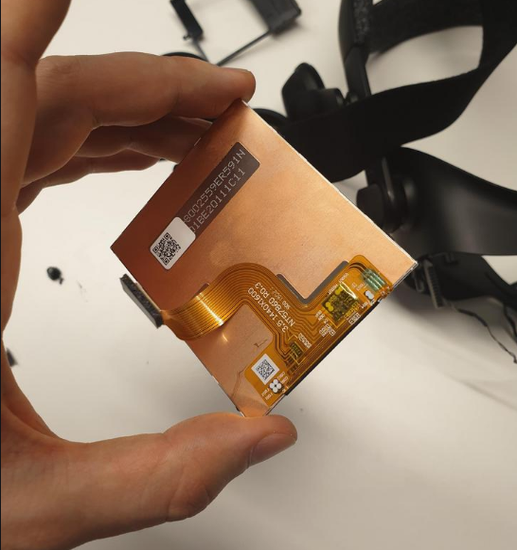

显示屏的另一侧显示屏的另一侧

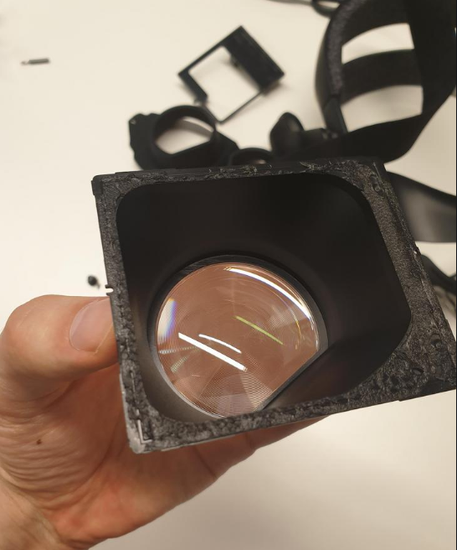

外壳中的镜头外壳中的镜头
正面视图正面视图
扩散器扩散器
通过扩散器查看 通过扩散器查看
用水晶玻璃做的(我想)在拆卸时很容易破碎用水晶玻璃做的(我想)在拆卸时很容易破碎

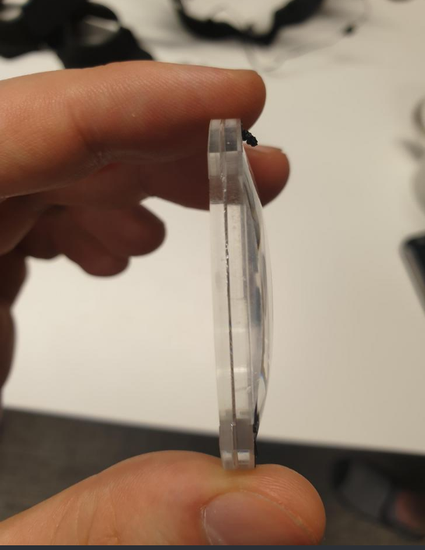

镜头侧视图镜头侧视图
里面有frenel里面有frenel
它是密封的它是密封的
你的眼睛在左边,屏幕在右边你的眼睛在左边,屏幕在右边
另一个角度 另一个角度

  以上所有图片来源(imgur)
